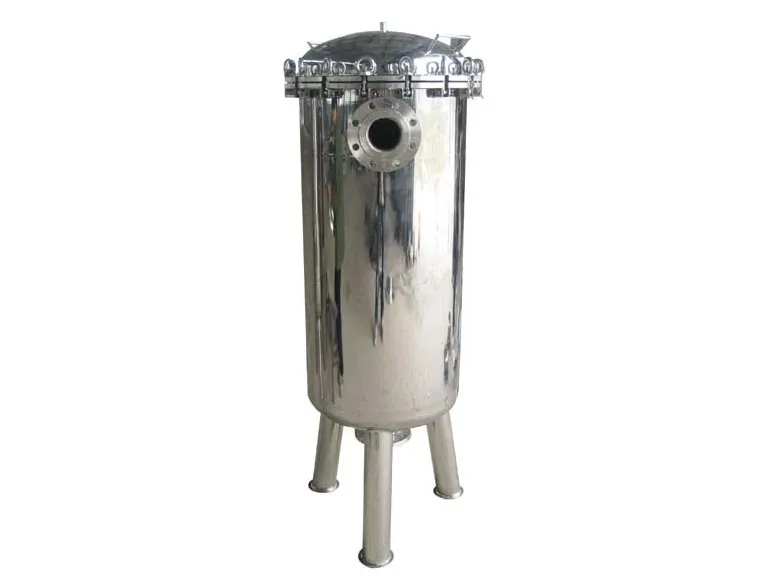

Carcasa del filtro multi-bolsas

La carcasa del filtro multi-bolsa se utiliza para la filtración gruesa y la prefiltración. Este sistema de filtración viene de serie con la bolsa de filtro No. 01 o No. 02. Se pueden equipar de 2 a 12 bolsas de filtro para modelos estándar. Se pueden instalar 24 bolsas de filtro al máximo en el filtro para cumplir con varios tipos de requerimientos de flujo.

Aplicaciones

Las carcasas de filtro multi-bolsa se pueden utilizar en muchas aplicaciones como se muestra a continuación:

Alimentos y bebidas
Ingeniería biológica y farmacéutica
Petroquímica y química
Fabricación de automóviles
Petróleo y gas natural
Electrónico
Recubrimiento, pintura, tinta de impresión
Filtración de energía nuclear, energía térmica y aguas residuales
Purificación de líquidos y gas

Características

Garantiza una alta vida útil debido a la alta capacidad de retención de flujo y partículas
El diseño compacto reduce el espacio ocupado en el suelo y la pérdida de líquido.
La entrada lateral y la salida inferior garantizan que el medio líquido se pueda descargar por completo, y la salida de posición tangencial se utiliza para descargar la contaminación a fondo.
La retención única de tres puntos garantiza un sello de alta calidad, evitando fugas laterales de líquido.
La carcasa del filtro puede estar disponible con brazo oscilante, ojal o diseño de apertura rápida, lo que hace que la operación sea conveniente y fácil.

Condiciones de funcionamiento

Max. presión operativa: 1.0MPa
Max. temperatura operativa:150℃

Material

Carcasa: acero inoxidable 304, 316L
Ojal: 304 acero inoxidable
Montaje ajustable de la pata: 304 acero inoxidable
Anillo en O: EPDM, PTFE, viton, silicona

Conexión

Conexión de la carcasa: Brida
Entrada/salida: Brida, abrazadera triple, rosca
Manómetro N3 (opcional): Rosca hembra de 1/2''
Válvula N4Vent (opcional): rosca macho de 1/2''
Valor de drenaje N5 (opcional): Rosca macho de 1/2''

Acabado de la superficie

Tipo de acabado: pulido mecánico/electrolítico, chorro de arena
Precisión de pulido: Pared interior de 0.6μm Ra<0.6μm, pared exterior de 0.8μm Ra≤0.8μm, cesta 0.6μm

Parámetros de dimensión

	2P2S		4P4S		6P2S
	Entrada superior, salida inferior	Entrada inferior, salida lateral	Entrada superior, salida inferior	Entrada inferior, salida lateral	Entrada superior, salida inferior	Entrada inferior, salida lateral
Altura total (mm)	1880	1530	2030	1600	2130	1700
La distancia desde la entrada al centro (mm)	300		360	400	440	450
Diámetro de la carcasa (mm)	Ф400		Ф500	Ф550	Ф650
La altura de la entrada al suelo (mm)	1330	950	1425	975	1480	1000
La altura de salida al suelo (mm)	300		400	350	400
Tamaño de entrada/salida (mm)	4''		4''		4''

*Se puede personalizar bajo solución

Tabla de selección

Cantidad de filtro de bolsa		Modelo de filtro de bolsa	Material de la carcasa	Conexión de entrada/salida	Aro-O
1P		2S	4	F	E
2P=2pzas. de bolsas	7P=7pzas. de bolsas	1S=1# bolsa: Ф180×430	4=304	F=Reborde	E=EPDM
3P=3pzas. de bolsas	9P=9pzas. de bolsas	2S=2#bolsa:Ф180×810	6=316L	K=triple-pinza	P=PTEE
4P=4pzas. de bolsas	12P=12pzas. de bolsas			L=Hilo	V=Viton
6P=6pzas. de bolsas					S=Silicona
