Bomba centrífugas

Bomba centrífugas
Consulta
Aplicaciones

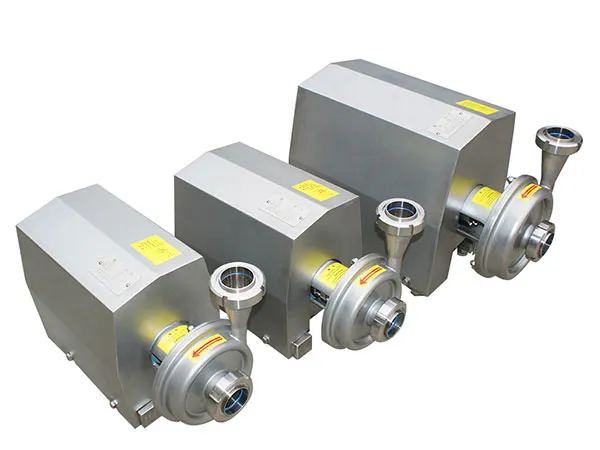

La bomba centrífuga se ha fabricado con acero inoxidable y con motor recubierto. Su diseño sanitario y económico hace que sea ideal para las industrias lácteas, bebidas, industria alimenticia, farmacéutica y productos de química fina.

Principios de funcionamiento

Alojado en la cámara, el rotor gira en solidario con el eje de la bomba. Con esta disposición, los alabes del impulsor transmiten energía al fluido en forma de energía cinética y energía de presión.

Esta bomba centrífuga no es reversible por simple inversión del sentido de giro. El sentido de giro es hacia la derecha cuando la bomba se ve desde la parte trasera del motor.

Diseño y características

La carcasa de la bomba centrífuga se ha fabricado con la placa en frío. el impulsor abierto y el impulsor cerrado son fabricados con carcasa de fundición de acero inoxidable.
Cierre mecánico se realiza de acuerdo a DIN2946L1K.

Nuestras bombas centrífugas también se diseñan con patas en acero inoxidable. Bomba diseñada de acuerdo a la normativa sanitaria 3A.
Motores IEC B34, IP55, aislamiento clase F., 50HZ.

Material

Piezas en contacto con el medio bombeado AISI-316/304
Otras partes AISI-304
Empaques (estándar) EPDM (FDA)
Cierre mecánico (estándar) C/SiC/EPDM
Acabado de superficie interior Ra≤0.8um
Acabado de superficie exterior Espejo pulido

Opcionales

Cierre mecánico en C/St.S y SiC/SiC
Empaque de FPM (Viton) y PTFE
Conexiones: Abrazaderas, hilo de rosca, brida, DIN, SMS, RJT, IDF
Motor 2900,1450,3600rev./min.,50HZ,60HZ

Voltaje y potencia de la bomba centrífuga
Potencia(KW) Voltaje
0.55 210V-230V/50HZ 360V-400V/50HZ 420V-460V/60HZ
0.75
1.1
1.5
2.2
3
4 360V-400V/50HZ 630V-690V/50HZ 420V-460V/60HZ
5.5
7.5
11
15
18.5
22
30
Especificaciones técnicas de la serie KS

Máx. Flujo de impulsor abierto: 150m3 /h
Máx. Energía producida del impulsor abierto: 70H(M)
Máx. Presión de impulsor abierto: 7Bar/99PSI
Máx. Temperatura: 120℃, 248℉
Máx. rev.: 3600min-1

Parámetros técnicos de la bomba centrífuga
No. Nombre Modelo Potencia del motor Flujo Elevación Tamaño de la conexión
1 Bombas centrífugas BAW-3-16 1.1KW 3T/H 16M 38.1/38.1 40/32
2 BAW-3-30 1.5 KW 3T/H 30M 38.1/38.1 40/40
3 BAW-5-24 1.5 KW 5T/H 24M 50.8/38.1 50/40
4 BAW-5-36 2.2 KW 5T/H 36M 50.8/38.1 50/40
5 BAW-5-50 3 KW 5T/H 50M 50.8/38.1 50/40
6 BAW-8-24 3 KW 8T/H 45M 50.8/38.1 50/40
7 BAW-10-24 2.2 KW 10T/H 24M 50.8/38.1 50/40
8 BAW-10-36 3 KW 10T/H 36M 50.8/38.1 50/40
9 BAW-10-50 4 KW 10T/H 50M 50.8/38.1 50/40
10 BAW-10-60 5.5 KW 10T/H 60M 50.8/38.1 50/40
11 BAW-15-24 3 KW 15T/H 24M 50.8/50.8 50/50
12 BAW-20-24 4 KW 20T/H 24M 50.8/50.8 50/50
13 BAW-20-36 5.5 KW 20T/H 36M 50.8/50.8 50/50
14 BAW-20-55 7.5 KW 20T/H 55M 50.8/50.8 50/50
15 BAW-25-35 5.5 KW 25T/H 35M 50.8/50.8 50/50
16 BAW-30-24 5.5 KW 30T/H 24M 63.5/50.8 65/50
17 BAW-30-36 7.5 KW 30T/H 36M 63.5/50.8 65/50
18 BAW-30-55 11 KW 30T/H 55M 63.5/50.8 65/50
19 BAW-35-35 7.5 KW 35T/H 35M 63.5/50.8 65/50
20 BAW-40-45 11 KW 40T/H 45M 76.2/63.5 80/65
21 BAW-50-60 15 KW 50T/H 60M 76.2/63.5 80/65

Nota: podemos diseñar productos a medida según el requisito del cliente.

Wenzhou Longqiang Dairy Machinery Factory es un importante fabricante industrial de la bomba centrífuga con sede en China. Además de las bombas de acero inoxidable, también ofrecemos líneas de producción de leche, líneas de producción de jugo, líneas de producción de gaseosas, esterilizadores, esterilizadores cilíndricos, tanques de fermentación, equipos para concentración y equipos de filtración, etc. Nuestros equipos son fabricados estrictamente de acuerdo al sistema de gestión de la calidad ISO9001:2008, resultando en una calidad confiable. Ellos han atraído a muchos clientes de todo el mundo, como Canadá, Rusia, Kazajstán, Japón, Malasia, Nepal, Argelia y los Emiratos Árabes Unidos, etc.
Gracias por visitarnos. Esperamos poder ofrecer productos de alta calidad y buen servicio a usted. Para la compra, por favor no dude en contactar con nosotros directamente.
